به گزارش صنعت ساختمان، از مهمترین بخشهای هر پروژهیساختمانی، صنعتی، نیروگاهی، مخابراتی و کنترل است. انتخاب درست، علاوهبر صرفهجویی اقتصادی، باعث ایمنی بیشتر، کاهش تلفات و افزایش عمر تجهیزات میشود.

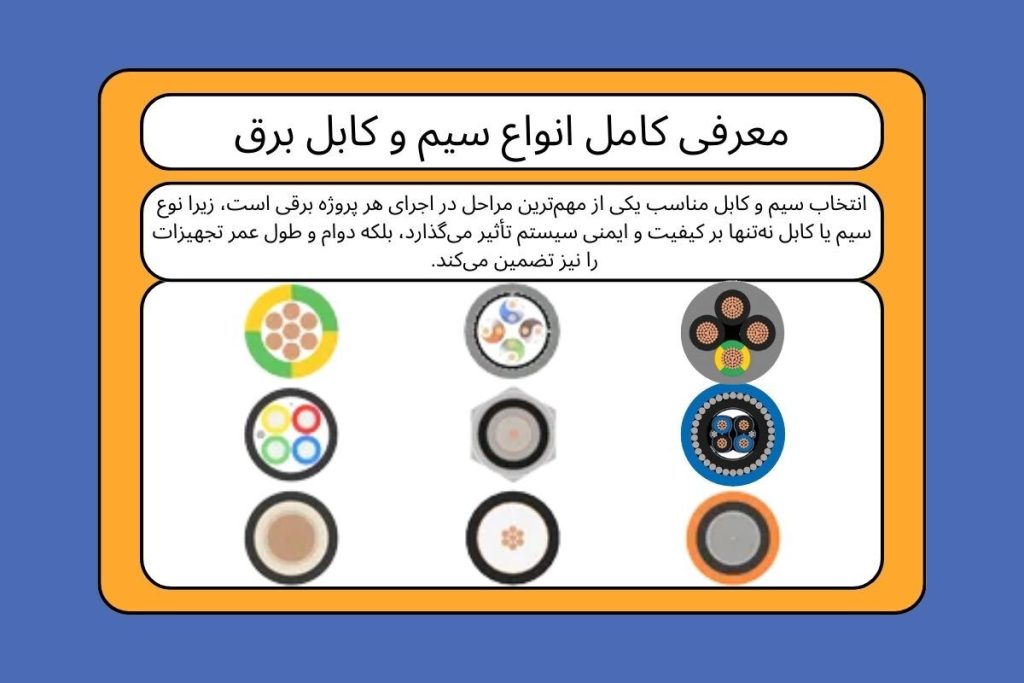

در این مقاله به بررسی کابلهای فشار ضعیف و فشار متوسط، دستهبندی، ساختار و کاربردهای هر کدام میپردازیم.
۱. کابلهای فشار ضعیف (Low Voltage – LV)
کابلهای فشار ضعیف برای انتقال برق تا ولتاژ ۱۰۰۰ ولت AC یا ۱۵۰۰ ولت DC کاربرد دارند. این کابلها در شبکههای توزیع شهری، ساختمانها و تجهیزات صنعتی کوچک مورد استفاده قرار میگیرند.
کابل افشان (Flexible Cable)
کابل برق افشان به دستهای از کابلها گفته میشود که در آنها هادیهای رسانا به صورت افشان (کلاس ۵) قرار گرفتهاند. شرکتهای معتبر مانند صنایع سیم و کابل همدان و افشارنژاد به عنوان بزرگترین تولیدکنندگان سیم و کابل کشور، انواع کابلهای افشان را با تحویل فوری و کیفیت تضمینی ارائه میدهند.
برای مشاهده قیمت سیم و کابل خراسان افشارنژاد و بررسی انواع محصولات با کیفیت این برند معتبر، کافی است روی لینک کلیک کنید.
ساختار کابل افشان
| ویژگیها | کاربردها |
|---|---|
| هادی مس افشان و انعطافپذیر | روشنایی و تابلوهای برق |
| مقاومت مکانیکی متوسط | اتصال تجهیزات قابل جابجایی |
| مقاوم در برابر حرارت و سایش | صنایع سبک و تجهیزات الکترونیکی |
کابل مفتول (Solid Cable)
کابل برق خشک یا کابل زمینی، از یک یا چند رشته مفتول مسی تشکیل شده است که بهصورت منظم و یکنواخت در کنار هم قرار گرفتهاند. این ساختار باعث میشود کابل، رسانایی بالا و ایستایی مناسب داشته باشد.
ساختار کابل مفتول
| ویژگیها | کاربردها |
|---|---|
| هادی مس یا آلومینیوم تکرشته | توزیع برق ساختمانها |
| مقاومت مکانیکی بالا | کابلکشی اصلی تابلوهای برق |
| نصب ثابت و طول عمر بالا | مسیرهای ثابت صنعتی |
کابل آلومینیوم (Aluminum Cable)
کابل آلومینیوم یکی از رایجترین انواع کابلهای فشار ضعیف و متوسط است که به جای مس، از هادی آلومینیومی برای انتقال جریان برق استفاده میکند. استفاده از آلومینیوم باعث میشود کابل سبکتر و اقتصادیتر باشد، در حالی که جریاندهی مناسبی برای مصارف مختلف ارائه میدهد.
ساختار کابل آلومینیوم
| ویژگیها | کاربردها |
|---|---|
| هادی آلومینیوم تکرشته یا چند رشته | شبکههای توزیع برق شهری و صنعتی |
| سبک و اقتصادی | اتصال به تابلوها و دستگاههای جریان متوسط |
| جریاندهی مناسب برای مصارف متوسط | جایگزین کابل مسی در پروژههای اقتصادی |
کابل تخت (Flat Cable)
کابل تخت یکی از انواع کابلهای نسبتاً جدید است که با طراحی فشرده و منحصر به فرد تولید میشود. در این نوع کابل، هادیها، سیمها و لولهها در یک پروفیل تخت کنار هم قرار میگیرند تا انتقال انواع سیگنالها و دادهها مانند فیلم، تصویر و اطلاعات دیجیتال با کیفیت بالا امکانپذیر باشد.
ساختار کابل تخت
| ویژگیها | کاربردها |
|---|---|
| رشتهها کنار هم به شکل تخت | روشناییهای سقفی و دیواری |
| مناسب فضاهای محدود | تجهیزات کممصرف داخلی |
| نصب آسان در سقفها و کفها | سیستمهای برقی سبک |
کابل کنترل (Control Cable)
کابلهای کنترل شیلددار به کمک لایه محافظ شیلد خود، از هر گونه آسیب مکانیکی و تداخلات الکتریکی محافظت میشوند. این ویژگی باعث میشود انتقال دادهها، فرمانها و سیگنالها با کیفیت بالا و بدون نویز انجام شود.
ساختار کابل کنترل
| ویژگیها | کاربردها |
|---|---|
| چند رشته مسی، بعضاً با شیلد | سیستمهای اتوماسیون و کنترل صنعتی |
| انتقال سیگنال و فرمان | تابلوهای فرمان و تجهیزات حساس به نویز |
| کاهش تداخل الکترومغناطیسی | انتقال سیگنالهای ابزار دقیق |
کابل شبکه (Ethernet Cable)
کابل شبکه، کابلی است که برای انتقال داده بین دستگاههای شبکه مانند کامپیوتر، روتر، مودم، سوئیچ و تجهیزات مخابراتی استفاده میشود. این کابلها بر پایه جفتسیمهای تابیدهشده (Twisted Pair) ساخته میشوند تا نویز و تداخل الکترومغناطیسی کاهش یابد. کابل شبکه بسته به دستهبندی (CAT) سرعت، پهنای باند و عملکرد متفاوتی دارد.
ساختار کابل شبکه
-
هادی (Conductor): معمولاً مسی (Copper)
-
جفتسیم تابیده (Twisted Pairs): شامل ۴ زوج (۸ رشته)
-
عایق هر رشته: معمولاً PE
-
جداکننده داخلی (در برخی CATها): کراسشِپون یا جداکننده صلیبی (بهویژه در CAT۶/CAT۶A)
-
شیلد (در مدلهای شیلددار): فویل آلومینیومی (FTP/SFTP)
-
بافته بیرونی (در SFTP): شیلد بافتدار مسی
-
روکش نهایی: PVC یا LSZH (غیر دودزا و کمهالوژن)
| ویژگیها | کاربردها |
|---|---|
| ۴ زوج سیم مسی تابیدهشده برای کاهش نویز | اتصال مودم، روتر، سوئیچ و کامپیوتر |
| تنوع دستهبندی (CAT۵e, CAT۶, CAT۶A, CAT۷…) با سرعت و پهنای باند متفاوت | شبکههای خانگی، اداری و صنعتی |
| تولید در مدلهای UTP (بدون شیلد) و FTP/SFTP (شیلددار) | محیطهای کمنویز یا پرنویز الکترومغناطیسی |
| روکش PVC (معمولی) یا LSZH (کمدود و ایمن) | دیتاسنترها، ساختمانها، مکانهای عمومی |
| امکان استفاده در حالت Solid (ثابت) و Stranded (انعطافپذیر) | کابلکشی داخل دیوار یا پچکوردهای قابل حرکت |
| مناسب برای سرعتهای ۱۰۰Mbps تا ۱۰Gbps بسته به CAT | شبکههای گیگابیتی و ۱۰G شبکههای سازمانی |
| قابلیت ترمینیشن با کانکتور RJ۴۵ | شبکههای اترنت استاندارد |
کابل سولار (Solar DC Cable)
کابل سولار، کابلی تخصصی برای سیستمهای فتوولتائیک (خورشیدی) است که برای اتصال پنلها، استرینگها، اینورتر، جعبه کامباین و تجهیزات DC استفاده میشود. این کابل برای ولتاژ DC بالا، مقاومت در برابر UV، حرارت، رطوبت و شرایط سخت محیطی طراحی شده و طول عمر آن معمولاً ۲۵–۳۰ سال است.
ساختار کابل سولار DC
| ویژگیها | کاربردها |
|---|---|
| هادی مسی قلعاندود با انعطافپذیری بالا | اتصال پنلهای خورشیدی در استرینگها |
| مقاومت بسیار بالا در برابر UV، حرارت و رطوبت | کابلکشی بیرونی روی پشتبام و محوطه |
| عایق XLPE/XLPO با تحمل دما تا +۱۲۰°C | ورودی DC اینورتر و جعبه کامباین |
| مناسب برای ولتاژهای DC تا ۱۰۰۰V و ۱۵۰۰V | سیستمهای خورشیدی خانگی، صنعتی و نیروگاهی |
| طول عمر ۲۵ تا ۳۰ سال | پروژههای بزرگ خورشیدی و مزرعههای PV |
| مقاوم در برابر ازون، مواد شیمیایی و خوردگی | نصب در شرایط آبوهوایی سخت و بیابانی |
| افت ولتاژ پایین و انتقال پایدار جریان | مسیرهای طولانی بین پنلها و جعبه DC |
| تکرشته → رایجترین | دورشته → برای مسیرهای کوتاه یا نصبهای فشرده |
۲. کابلهای فشار متوسط (Medium Voltage – MV)
کابلهای فشار متوسط برای انتقال برق بین ۱ کیلوولت تا ۳۶ کیلوولت استفاده میشوند و معمولاً در شبکههای توزیع شهری و صنعتی به کار میروند.
کابل بدون زره (Non-Armored Cable)
کابل بدون زره، همان کابل فشار متوسط است که فاقد لایههای زره فولادی است و برای محیطهایی استفاده میشود که تنش مکانیکی کم است و کابل داخل داکت، کانال، سینی کابل یا داخل ساختمان نصب میشود.
ساختار کابل بدون زره فشار متوسط
| ویژگیها | کاربردها |
|---|---|
| وزن کمتر، نصب آسانتر | نصب داخل داکت و کانال |
| قیمت اقتصادیتر نسبت به زرهدار | سینی کابل، رایزر و مسیرهای داخلی |
| فاقد حفاظت مکانیکی → مناسب مکانهای ایمن | فضاهای بسته با ریسک پایین آسیب |
| تحمل ولتاژهای ۶ تا ۳۶ کیلوولت | تابلوهای MV، پستهای داخلی |
| انعطافپذیری بیشتر | مسیرهای دارای پیچ و خم زیاد |
| انتخاب مناسب هنگامی که ضربه/لهشدگی وجود ندارد | ساختمانها، مراکز کنترل، کاربریهای سبک |
کابل زره دار (Armored Cable)
کابل زرهدار فشار متوسط، کابلی است که برای انتقال انرژی در ولتاژهای ۶kV تا ۳۶kV استفاده میشود و بهمنظور حفاظت مکانیکی، روی آن زره فلزی (Armour) قرار داده میشود. این کابلها مناسب محیطهای سخت، دفن مستقیم در خاک، مناطق صنعتی و مکانهایی هستند که احتمال آسیب مکانیکی وجود دارد.
ساختار کابل زرهدار فشار متوسط
| ویژگیها | کاربردها |
|---|---|
| حفاظت مکانیکی عالی در برابر ضربه و لهشدگی | دفن مستقیم در خاک |
| مقاومت بالا در برابر رطوبت، خوردگی و جوندگان | نیروگاهها و پستهای توزیع |
| تحمل ولتاژهای ۶ تا ۳۶ کیلوولت | کارخانهها و محیطهای صنعتی |
| مناسب برای مسیرهای پرخطر و دارای تنش | تونلها، کانالها، معادن، سکوهای نفتی |
| زره STA/SWA برای مقاومت فیزیکی قوی | کابلکشی زیرزمینی طولانی |
| ایمنی بیشتر و کاهش ریسک قطع کابل | پروژههای حیاتی و زیرساختی |
